Автоматизированный выкладочный комплекс

Автоматизированный выкладочный комплекс

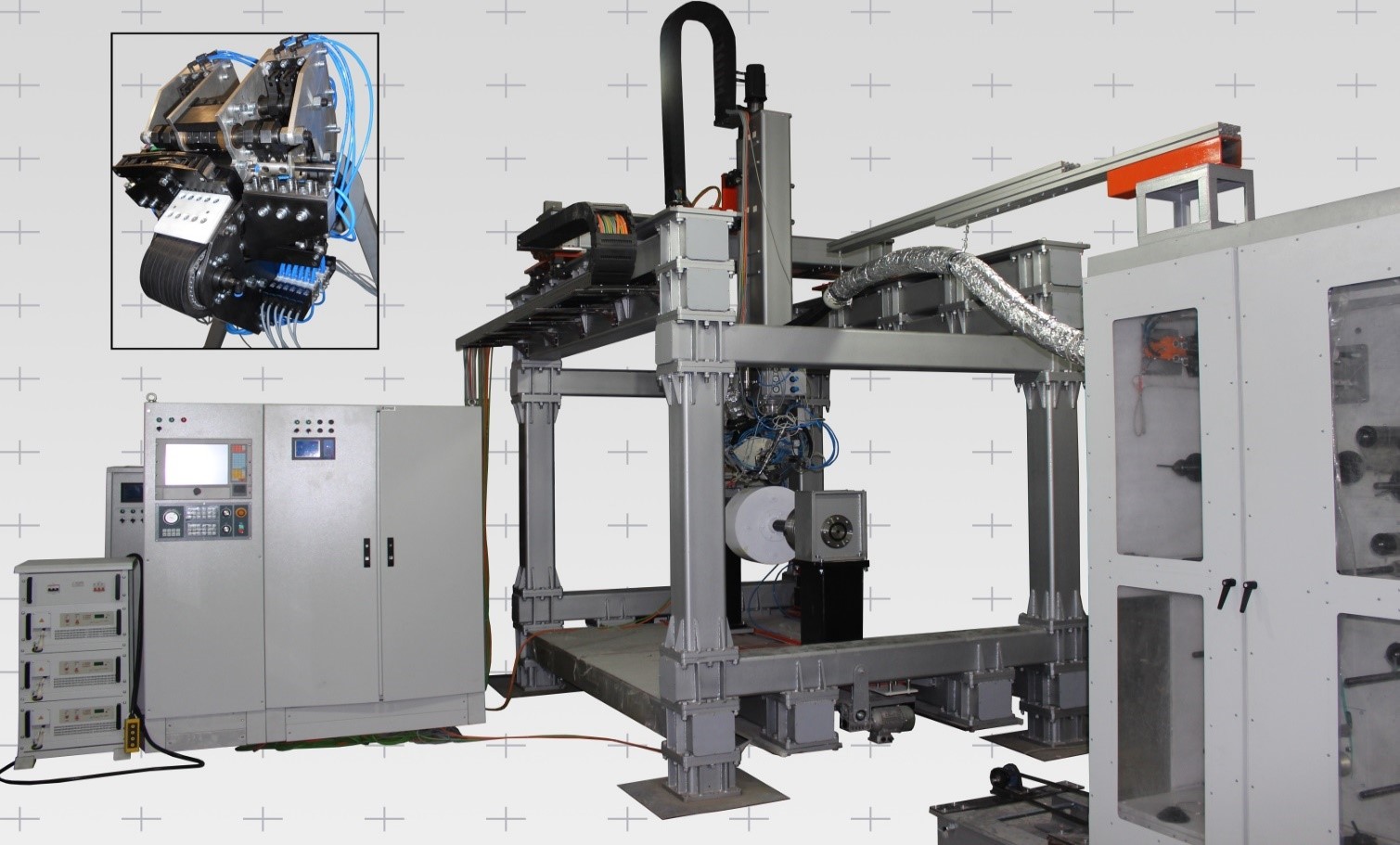

Автоматизированный выкладочный комплекс предназначен для выкладки изделий различной кривизны (плоских, тел вращения, тройной кривизны) из полимерных композиционных материалов. Автоматизированный выкладочный комплекс позволяет осуществлять выкладку тоупрегом с формированием полос шириной 50 мм, 100 мм и 150 мм с помощью 3-х сменных выкладочных головок.

Технические характеристики

Ширина формируемой ленты препрега
– минимальная – не более, мм 6
– максимальная – не менее, мм 50; 100; 150
Максимальная температура препрега не менее, °С 100
Минимальная температура охлаждения препрега не более, °С 5
Максимальная скорость укладки лент не менее, м/мин  20
Минимальная длина выкладываемых лент не более, мм 100
Максимальное усилие прикатки не менее, Н/мм ширины 10
Регулируемая сила натяжения на индивидуальную шпулю, максимальная сила натяжения не менее, Н 5
Контроль технологических параметров АСКРТП
Система управления цифровая
