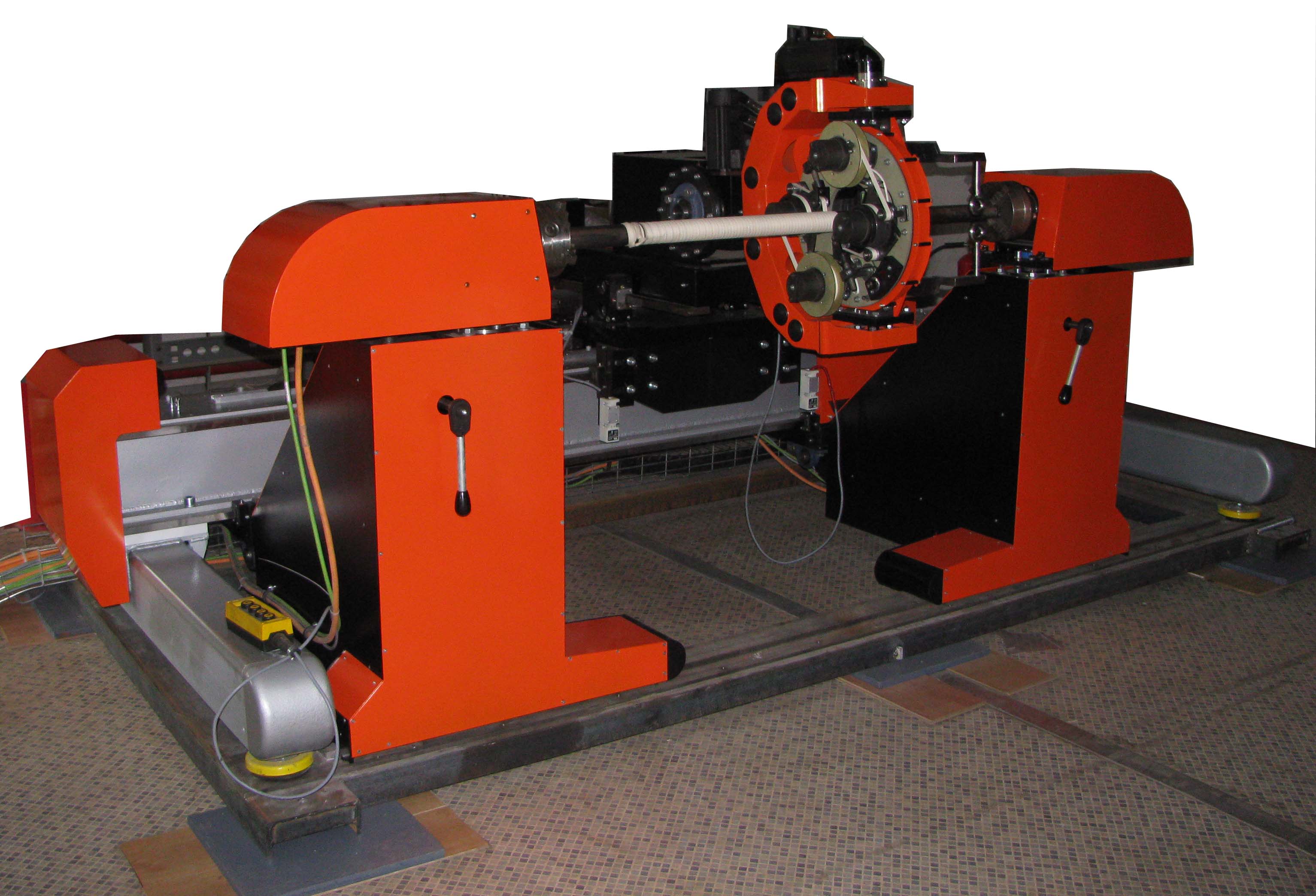

Специальный намоточный станок для изготовления трубопроводов модели СНП 34

Специальный намоточный станок для изготовления трубопроводов модели СНП 34

Наименование показателей

Значение показателей

Диаметр наматываемой трубы (диаметр оправки), мм

наибольший

наименьший



45

20

Размер трубы, длина, мм

1 000

Наибольшая температура связующего в пропиточной ванне

70

Наибольший угол поворота планшайбы , град

неограничен

Наибольшее линейное перемещение стола каретки Z, мм

2 000

Наибольшее линейное перемещение по координате «Х», мм

500

Натяжение полиимидно-фторопластовой пленки,

(ширина 20мм), Н

от 10 до 100

Точность поддержания натяжения полиимидно-фторопластовой пленки, %

от 10Н до 40Н

от 40Н до 100Н





±10

±5

Точность укладки пленки по шагу намотки, мм

±1
