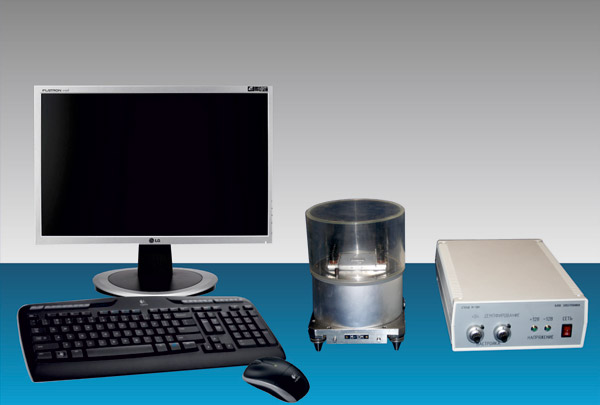

Моментомеры Стенд М-10М и М-50М

Стенды предназначены для измерения параметров электродвигателей гироприборов.

Технические характеристики



М-10М

М-50М

Пределы измерения моментов, г х см

-10 …+10

-50 …+50

Погрешность измерения моментов для нормальных условий, % не более

1

1

Частота дискредитации измеряемого момента, Гц

10

10

Собственная частота чувствительного элемента, Гц

20-25

20-25

Питание стенда, В х Гц

220х50

220х50

Параметры контролируемых электродвигателей:

Масса, г

10-2000

10-2000

Максимальный диаметр, мм

60

60

Потребляемый ток, А, не более

2

2

Напряжение питания, В, не более

380

380

Частота питания, кГц, не более

10

10

Рабочая температура блока преобразования моментов, °С

+10 - +70

+10 - +70

Время установления рабочего режима, мин, не более

30

30

Время непрерывной работы, ч, не более

8

8

Габаритные размеры, мм:

механической части

150х150х205

150х150х205

блока электроники

200х330х80

200х330х80

Масса, кг, не более:

механической

6

6

блока электроники

3

2
